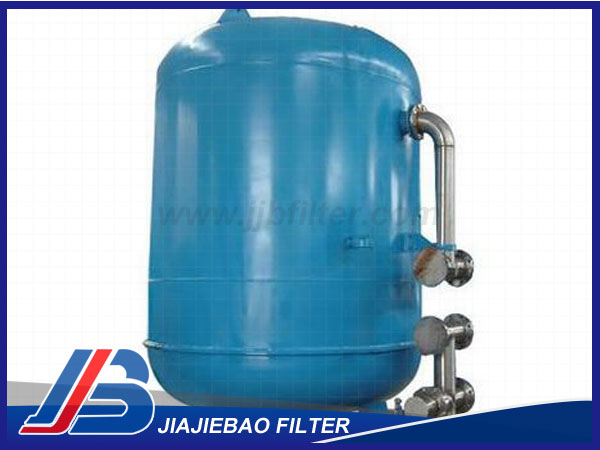

多介質過濾器結構：
多介質過濾器是用來去除水中的泥砂、懸浮物、膠體等雜質和藻類等生物，降低對反滲透膜元件的機械損傷及污染。
多介質過濾器主要由過濾器體、配套管線和閥門構成。
其中過濾器體主要包括以下組件：簡體；布水組件；支撐組件；反洗氣管；濾料；排氣閥(外置)等。
多介質過濾器是利用一種或幾種過濾介質，在一定的壓力下把濁度較高的水通過一定厚度的粒狀或非粒材料，從而有效的除去懸浮雜質使水澄清的過程，常用的濾料有石英砂，無煙煤，錳砂等，主要用于水處理除濁，軟化水，純水的前級預處理等，出水濁度可達3度以下。

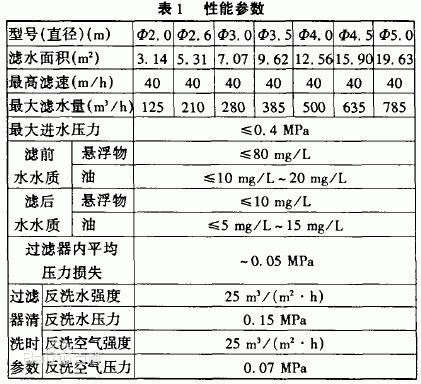

多介質過濾器技術參數：
多介質過濾器內濾層構成：
過濾器內多介質濾料為優質均粒礫石、石英砂、磁鐵礦、無煙煤等濾料，這些濾料根據其比重和粒徑的大小在過濾器罐體內科學有序的分布，如比重小而粒徑稍大的無煙煤放在濾床的較上層，比重適中和粒徑小的石英砂放在濾床的中層，比重大和粒徑大的礫石放在濾床的較下層。這樣的配比保證了過濾器在進行反洗的時候不會產生亂層現象，從而保證了濾料的截留能力。
多介質過濾器注意事項：
(1)要求出水槽與濾板的平行允差不大于2 mm。
(2)濾板的水平度及不平度均小于±1．5 mm。濾板的結構，采用整體加工較優。當筒體直徑較大時，或受原材料、運輸?shù)确矫嬷萍s時，也可采用兩瓣拼接成形。
(3)對濾板和筒體各接合部位的合理處理，對空氣反洗環節尤為重要。
①為消除因濾板加工和筒體卷制等方面誤差造成的濾板和筒體的徑向間隙，一般采用圓弧環板逐段焊接。接觸部位必需采用滿焊。
②中心管道和濾板的徑向間隙處理方法同上。
備注：上述措施，確保了過濾和反洗只能通過濾帽或排管間隙連通。同時，也就保證了反洗和過濾通道的分布均勻性。
(4)濾板上加工的通孔，徑向誤差為±1．5 mm。濾帽導桿和濾板通孔之間配合尺寸的增大，不利于濾帽的安裝或固定。通孔的加工必須采用機械設備。
